SCADA điện mặt trời vận hành như thế nào? Từ dữ liệu Inverter đến EVN

Khi một hệ thống điện mặt trời phát triển từ vài chục kilowatt lên hàng trăm kilowatt hoặc hàng megawatt, việc quản lý không còn đơn giản là kiểm tra sản lượng điện trên ứng dụng của Inverter. Chủ đầu tư và bộ phận vận hành cần biết hệ thống đang phát bao nhiêu công suất, Inverter nào đang hoạt động, thiết bị nào phát sinh cảnh báo, điện năng đang tiêu thụ bao nhiêu và công suất trao đổi với lưới điện đang ở mức nào.

Đây là lúc SCADA điện mặt trời phát huy vai trò. Thay vì chỉ hiển thị dữ liệu, một kiến trúc SCADA được thiết kế phù hợp có thể kết nối nhiều thiết bị tại hiện trường, thu thập dữ liệu vận hành, đưa thông tin về trung tâm giám sát và hỗ trợ các chức năng điều khiển theo cấu hình của hệ thống.

Đặc biệt với các hệ thống điện mặt trời thương mại và công nghiệp, dữ liệu không chỉ phục vụ mục đích “xem hệ thống đang chạy hay không”. Dữ liệu còn là cơ sở để phát hiện bất thường, phân tích hiệu suất, kiểm soát công suất phát và hỗ trợ vận hành an toàn, ổn định.

Vậy SCADA điện mặt trời thu thập những dữ liệu nào? Vì sao dữ liệu thời gian thực lại quan trọng? Và dữ liệu từ Inverter, công tơ, thiết bị đo được xử lý như thế nào trước khi đưa về hệ thống giám sát?

SCADA điện mặt trời không chỉ là hệ thống giám sát

Hiểu đơn giản, SCADA là lớp quản lý và điều khiển nằm phía trên các thiết bị hiện trường. Tuy nhiên, trong một hệ thống điện mặt trời công nghiệp, SCADA không chỉ có nhiệm vụ hiển thị một vài thông số trên màn hình.

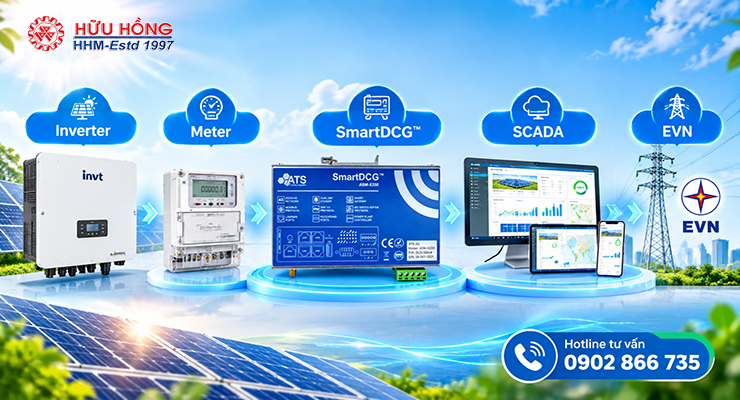

Một kiến trúc SCADA có thể bao gồm nhiều thành phần: Inverter, công tơ điện, thiết bị đo, bộ điều khiển/gateway, hệ thống truyền thông, máy chủ hoặc nền tảng giám sát và các giao diện phục vụ người vận hành. Luồng thông tin có thể hình dung theo hướng sơ đồ minh họa sau:

Trong kiến trúc này, mỗi thành phần có một nhiệm vụ riêng. Inverter tạo ra nhiều dữ liệu về quá trình chuyển đổi điện năng; công tơ cung cấp thông tin về điện năng và công suất tại điểm đo; Các thiết bị đo bổ sung dữ liệu cần thiết; còn bộ điều khiển hoặc gateway (như SmartDCG™) có thể đóng vai trò trung gian để thu thập, xử lý và truyền dữ liệu.

Do đó, giá trị của SCADA không nằm ở việc “có một màn hình để xem số liệu”, mà nằm ở khả năng biến dữ liệu phân tán từ nhiều thiết bị thành thông tin có thể sử dụng cho vận hành và điều khiển hệ thống.

SCADA thu thập những dữ liệu gì?

Tùy cấu hình, thiết bị và yêu cầu của từng dự án, hệ thống SCADA điện mặt trời có thể thu thập nhiều nhóm dữ liệu khác nhau.

Dữ liệu từ Inverter

Inverter thường là một trong những nguồn dữ liệu quan trọng nhất của hệ thống Solar. Các thông tin có thể bao gồm:

• Công suất phát hiện tại.
• Sản lượng điện theo thời gian.
• Điện áp và dòng điện.
• Trạng thái vận hành.
• Trạng thái kết nối.
• Mã lỗi hoặc cảnh báo.
• Các thông số AC/DC tùy loại Inverter.
• Thông tin về giới hạn hoặc mức công suất đang được thiết lập.

Những dữ liệu này giúp bộ phận vận hành biết Inverter đang hoạt động bình thường, giảm công suất hay xuất hiện dấu hiệu bất thường.

Dữ liệu từ công tơ điện và Grid Meter

Nếu chỉ nhìn dữ liệu từ Inverter, người vận hành mới biết hệ thống đang tạo ra bao nhiêu điện. Để đánh giá quan hệ giữa nguồn Solar, phụ tải và lưới điện, cần xem thêm dữ liệu tại điểm đo phù hợp. Các thông số có thể bao gồm:

• Công suất tác dụng.
• Công suất phản kháng.
• Điện năng tiêu thụ.
• Điện năng phát lên lưới.
• Điện áp.
• Dòng điện.
• Hệ số công suất.
• Chiều truyền của dòng công suất.

Đặc biệt, dữ liệu tại điểm đấu nối giúp hệ thống xác định tình trạng trao đổi điện giữa nhà máy, phụ tải và lưới điện.

Dữ liệu trạng thái và cảnh báo

Một hệ thống giám sát hiệu quả không chỉ cần biết “bao nhiêu kW”, mà còn cần biết hệ thống có đang hoạt động đúng hay không. Ví dụ các dữ liệu hiển thị:

- Inverter mất kết nối.

- Thiết bị chuyển sang trạng thái lỗi.

- Công suất thấp hơn mức dự kiến.

- Điện áp vượt ngưỡng cấu hình.

- Mất tín hiệu từ công tơ.

- Thiết bị truyền thông bị gián đoạn.

- Xuất hiện tình trạng bất thường tại điểm đo.

Khi các dữ liệu này được tập trung, bộ phận vận hành có thể nhanh chóng xác định khu vực cần kiểm tra thay vì phải kiểm tra từng thiết bị riêng lẻ.

Dữ liệu phục vụ điều khiển

Trong những hệ thống có yêu cầu điều khiển, dữ liệu đầu vào còn được sử dụng để đưa ra quyết định điều khiển.

Ví dụ: khi công suất phụ tải thay đổi, hệ thống có thể cần xác định lượng công suất Solar đang phát, công suất đang trao đổi với lưới và giới hạn công suất được cấu hình trước khi thực hiện lệnh điều khiển phù hợp.

Đây là điểm khác biệt quan trọng giữa một hệ thống chỉ giám sát và một kiến trúc có khả năng giám sát kết hợp điều khiển.

Vì sao dữ liệu thời gian thực quan trọng với nhà máy Solar?

Điện mặt trời là nguồn điện có công suất thay đổi theo điều kiện bức xạ, nhiệt độ, phụ tải và trạng thái của thiết bị. Vì vậy, một giá trị đo được cách đây vài phút hoặc vài chục phút không phải lúc nào cũng phản ánh chính xác trạng thái hiện tại của hệ thống.

Dữ liệu càng gần thời gian thực càng giúp người vận hành nhìn thấy sớm sự thay đổi đang xảy ra.

Ví dụ: Giả sử một nhà máy có nhiều Inverter đang hoạt động. Một Inverter bất ngờ giảm công suất trong khi các Inverter còn lại vẫn hoạt động bình thường.

Nếu chỉ kiểm tra tổng sản lượng cuối ngày, sự cố có thể bị phát hiện muộn. Ngược lại, nếu hệ thống giám sát liên tục nhận dữ liệu từ các Inverter, người vận hành có thể nhận thấy:

Công suất Inverter A giảm -> phát sinh cảnh báo -> kiểm tra trạng thái -> xác định nguyên nhân -> đưa ra phương án xử lý.

Khoảng thời gian từ khi bất thường xảy ra đến khi người vận hành nhận biết được vấn đề vì vậy trở thành một yếu tố quan trọng trong quản lý nhà máy.

Dữ liệu thời gian thực mang lại ba giá trị chính:

Thứ nhất – Phát hiện bất thường sớm

Thay vì chờ đến cuối ngày mới đối chiếu sản lượng, người vận hành có thể theo dõi các thay đổi bất thường ngay trong quá trình hệ thống hoạt động.

Thứ hai – Hỗ trợ ra quyết định nhanh

Khi có sự cố, dữ liệu từ nhiều thiết bị được tập trung giúp kỹ thuật viên có thêm cơ sở để xác định khu vực cần kiểm tra.

Thứ ba – Hỗ trợ điều khiển theo trạng thái thực tế

Đối với các hệ thống có chức năng điều khiển công suất, dữ liệu đầu vào cần phản ánh tương đối sát trạng thái hiện tại của nguồn phát, phụ tải và điểm đấu nối. Khi đó, bộ điều khiển mới có cơ sở để đưa ra phản hồi phù hợp theo thuật toán và cấu hình của hệ thống.

Tuy nhiên, “thời gian thực” không đồng nghĩa với việc mọi hệ thống đều phải có cùng một chu kỳ lấy mẫu hoặc thời gian phản hồi. Chu kỳ cập nhật dữ liệu và tốc độ điều khiển phụ thuộc vào thiết bị, giao thức truyền thông, kiến trúc hệ thống, yêu cầu kỹ thuật và mục đích sử dụng.

Đối với các hệ thống điện mặt trời công suất lớn, đây cũng là lý do cần phân biệt giữa giám sát dữ liệu và điều khiển tại hiện trường. Một hệ thống có thể đưa dữ liệu lên Cloud để người dùng theo dõi từ xa, nhưng những chức năng cần phản hồi nhanh có thể được thiết kế với bộ điều khiển xử lý ngay tại nhà máy.

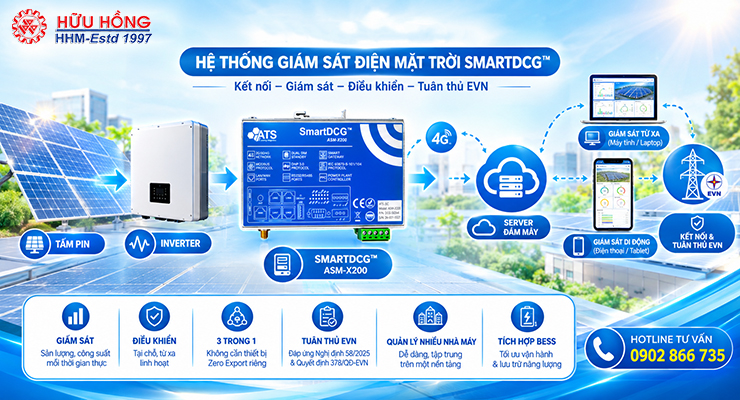

Trong kiến trúc SmartDCG™, thiết bị có thể đảm nhiệm vai trò thu thập và xử lý dữ liệu tại hiện trường, kết nối với các thiết bị như Inverter và công tơ, đồng thời truyền dữ liệu lên lớp giám sát theo cấu hình hệ thống. Cách tiếp cận này giúp tách biệt bài toán xử lý tại hiện trường với giám sát từ xa, thay vì phụ thuộc hoàn toàn vào một nền tảng Cloud.

Luồng dữ liệu trong hệ thống SCADA điện mặt trời

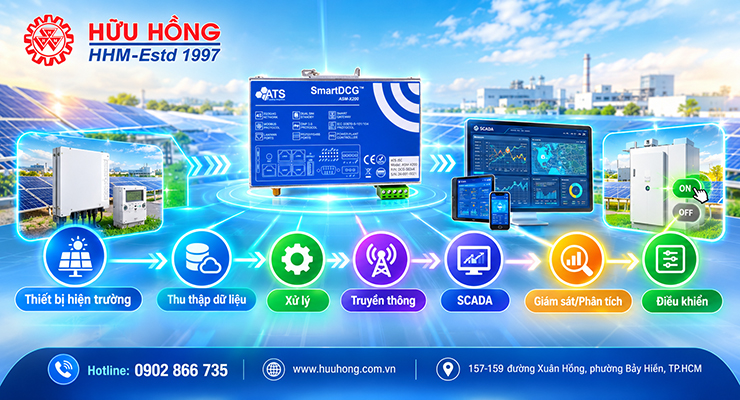

Để hiểu SCADA điện mặt trời vận hành như thế nào, có thể hình dung toàn bộ hệ thống theo một chuỗi dữ liệu liên tục như hình dưới đây:

Tùy thuộc vào từng dự án, các thành phần và giao thức truyền thông có thể khác nhau. Tuy nhiên, về nguyên lý, hệ thống phải thực hiện được ba nhiệm vụ chính: thu thập dữ liệu chính xác, truyền dữ liệu ổn định và cung cấp thông tin đủ nhanh để phục vụ giám sát hoặc điều khiển.

Điểm quan trọng là dữ liệu không đơn giản được “đưa lên màn hình”. Trước khi đến giao diện SCADA, dữ liệu từ nhiều thiết bị cần được thu thập, nhận dạng, xử lý và đối chiếu để tạo thành thông tin có ý nghĩa đối với người vận hành.

Bước 1 - Inverter tạo ra dữ liệu vận hành

Inverter là một nguồn dữ liệu quan trọng trong hệ thống điện mặt trời. Trong quá trình chuyển đổi điện năng DC từ các tấm pin thành điện AC, Inverter liên tục ghi nhận nhiều trạng thái và thông số vận hành.

Bước 2 - Công tơ và thiết bị đo bổ sung dữ liệu tại điểm đấu nối

Nếu Inverter cho biết hệ thống Solar đang phát bao nhiêu điện, công tơ hoặc Grid Meter giúp trả lời một câu hỏi khác:
Lượng điện đó đang được sử dụng ở đâu và hệ thống đang trao đổi với lưới điện như thế nào?

Bước 3 - Bộ thu thập dữ liệu tiếp nhận thông tin từ thiết bị hiện trường

Dữ liệu từ nhiều Inverter, công tơ và thiết bị đo cần được tập trung trước khi truyền tới hệ thống giám sát.

Đây là nơi một thiết bị gateway hoặc bộ điều khiển tại hiện trường có thể đóng vai trò quan trọng.

Thay vì để từng thiết bị kết nối độc lập với nhiều hệ thống khác nhau, gateway có thể làm nhiệm vụ:

Thu thập -> chuẩn hóa -> xử lý -> truyền dữ liệu.

Trong một kiến trúc phù hợp, bộ điều khiển còn có thể thực hiện các logic xử lý tại chỗ trước khi dữ liệu được truyền lên hệ thống giám sát.

Điều này đặc biệt hữu ích khi hệ thống có nhiều Inverter hoặc nhiều loại thiết bị sử dụng các giao thức truyền thông khác nhau.

Bước 4 - Dữ liệu được truyền về hệ thống SCADA

Sau khi được thu thập và xử lý, dữ liệu được truyền về hệ thống SCADA để hiển thị, lưu trữ, phân tích và phục vụ vận hành.

Ở cấp độ giao diện, người vận hành có thể nhìn thấy toàn bộ hệ thống dưới dạng dashboard hoặc sơ đồ tổng quan. Thay vì phải đăng nhập từng Inverter hoặc kiểm tra từng thiết bị, người vận hành có thể theo dõi tập trung:

- Tổng công suất đang phát.

- Sản lượng điện.

- Trạng thái từng Inverter.

- Công suất tại điểm đấu nối.

- Các cảnh báo đang hoạt động.

- Thiết bị mất kết nối.

- Các thông số cần theo dõi theo cấu hình dự án.

Với hệ thống nhiều nhà máy, kiến trúc này còn có thể được mở rộng để quản lý dữ liệu của nhiều địa điểm từ một nền tảng tập trung.

Bước 5 - Người vận hành phân tích dữ liệu và xử lý cảnh báo

Giá trị của SCADA không chỉ nằm ở việc hiển thị dữ liệu. Điều quan trọng hơn là giúp người vận hành trả lời được những câu hỏi:

- Hệ thống có đang hoạt động bình thường không?

- Thiết bị nào đang có dấu hiệu bất thường?

- Bất thường xảy ra ở đâu?

- Mức độ ảnh hưởng như thế nào?

- Có cần kiểm tra hoặc điều chỉnh ngay không?

Ví dụ, nếu một Inverter mất kết nối, SCADA có thể ghi nhận trạng thái bất thường và đưa ra cảnh báo theo cấu hình hệ thống. Người vận hành sau đó có thể kiểm tra:

- Inverter có thực sự dừng hoạt động hay chỉ mất truyền thông?

- Các Inverter khác có đang hoạt động bình thường không?

- Công suất tổng của nhà máy có bị ảnh hưởng không?

- Công tơ tại điểm đấu nối có ghi nhận thay đổi bất thường không?

- Thiết bị truyền thông hoặc gateway có đang hoạt động không?

Như vậy, SCADA biến dữ liệu rời rạc từ nhiều thiết bị thành một bức tranh vận hành có thể phân tích và hành động.

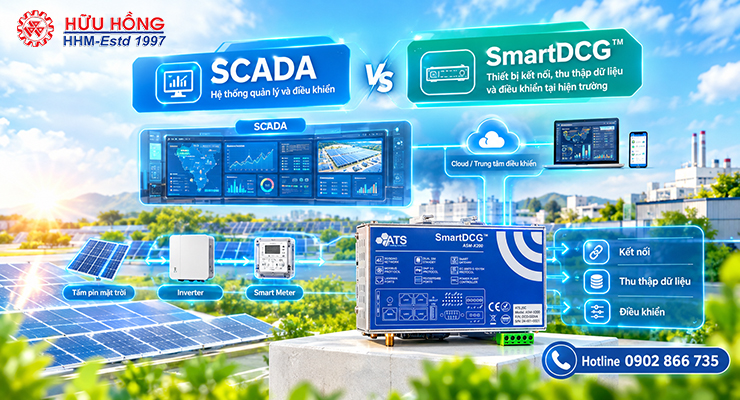

SCADA và SmartDCG™: Hai khái niệm có giống nhau không?

Nhiều người vẫn còn đang băn khoăn giữa Scada và thiết bị SmartDCG™. Đây là hai khái niệm có liên quan với nhau nhưng không nên đồng nhất.

Theo cách dễ hiểu hơn, SCADA là kiến trúc/hệ thống quản lý và điều khiển. SmartDCG™ có thể là một thành phần ở lớp hiện trường giúp kết nối, thu thập dữ liệu và thực hiện các chức năng điều khiển trong kiến trúc đó.
Việc phân biệt hai khái niệm này giúp doanh nghiệp tránh nhầm lẫn khi lựa chọn thiết bị hoặc thiết kế hệ thống.

Bạn đang cần tư vấn giải pháp giám sát SmartDCG™ cho hệ thống điện năng lượng mặt trời kết nối EVN và tuân thủ quy định mới? Liên hệ ngay với Công ty Cổ phần Thiết bị Công nghiệp Hữu Hồng để được tư vấn miễn phí và báo giá ưu đãi nhé!
