Checklist nghiệm thu kết nối SCADA với EVN năm 2026 - Hướng dẫn đầy đủ từ A-Z

Năm 2026 đánh dấu bước chuyển mình mạnh mẽ của hệ thống lưới điện Việt Nam với các tiêu chuẩn kỹ thuật ngày càng khắt khe. Đối với các chủ đầu tư và đơn vị tổng thầu dự án điện mặt trời mái nhà (ĐMTMN) cũng như điện mặt trời công nghiệp, việc đưa dự án vào vận hành thương mại đúng tiến độ là ưu tiên hàng đầu. Tuy nhiên, một trong những "nút thắt" lớn nhất khiến nhiều dự án hiện nay bị trì hoãn chính là quy trình nghiệm thu kết nối SCADA với Tập đoàn Điện lực Việt Nam (EVN).

Vì sao ngày càng nhiều dự án điện mặt trời bị kéo dài thời gian nghiệm thu?

Thực tế ghi nhận, không ít dự án dù đã hoàn thành phần lắp đặt cơ khí và đấu nối động lực từ rất sớm, nhưng vẫn phải "nằm chờ" hàng tháng trời chỉ vì chưa hoàn thành nghiệm thu SCADA.

Có thể bạn quan tâm >> Thiết bị giám sát điều khiển hệ thống điện năng lượng mặt trời

Nguyên nhân cốt lõi đến từ việc hệ thống lưới điện quốc gia đang phải chịu áp lực lớn về mặt điều độ và an toàn hệ thống. Để đảm bảo tính ổn định, EVN đã siết chặt các quy định về truyền dữ liệu thời gian thực (real-time). Một khi hệ thống thông tin, viễn thông và SCADA của trạm biến áp hoặc nhà máy chưa đáp ứng hoàn toàn các tiêu chí kỹ thuật về độ trễ, tính liên tục và bảo mật, các Trung tâm Điều độ Hệ thống điện (A1, A2, A3...) sẽ không thể phê duyệt phương án đóng điện. Việc kéo dài này không chỉ gây lãng phí tài nguyên năng lượng mà còn ảnh hưởng trực tiếp đến dòng tiền và hiệu quả hoàn vốn (ROI) của doanh nghiệp.

Các lỗi thường gặp khi chuẩn bị hồ sơ nghiệm thu SCADA

Qua kinh nghiệm triển khai thực tế tại nhiều dự án, phần lớn việc chậm trễ không xuất phát từ năng lực thiết bị, mà đến từ những sai sót trong quá trình chuẩn bị hồ sơ và cấu hình hệ thống. Các lỗi phổ biến nhất bao gồm:

• Sai lệch bảng địa chỉ tín hiệu (Signal List): Cấu hình sai địa chỉ dữ liệu giữa RTU/Gateway tại nhà máy với hệ thống SCADA của EVN, dẫn đến việc trung tâm điều độ không nhận được tín hiệu chính xác.
• Hồ sơ pháp lý viễn thông bị thiếu sót: Thiếu các chứng nhận hợp chuẩn của thiết bị truyền số liệu, hoặc chưa hoàn tất thủ tục đăng ký kênh truyền (VPN/leased-line) với nhà mạng và EVN.
• Kiểm thử (Point-to-Point) thất bại: Hệ thống chưa được kiểm tra nội bộ kỹ càng trước khi mời kỹ sư EVN nghiệm thu, dẫn đến hiện tượng mất kết nối, rớt gói tin hoặc sai lệch dữ liệu đo lường khi test thực tế.

Để giúp doanh nghiệp của bạn chủ động kiểm soát tiến độ và "vượt ải" nghiệm thu một cách mượt mà nhất. Bài viết này sẽ cung cấp một Checklist nghiệm thu kết nối SCADA với EVN chuẩn xác nhất năm 2026. Chúng tôi sẽ đi sâu vào từng bước chuẩn bị từ hồ sơ pháp lý, cấu hình kỹ thuật thiết bị (RTU, Gateway, hệ thống giám sát như SmartDCG™), cho đến quy trình phối hợp kiểm thử Point-to-Point với EVN.

Hãy cùng bắt đầu để đảm bảo dự án của bạn được đóng điện đúng hạn và vận hành an toàn!

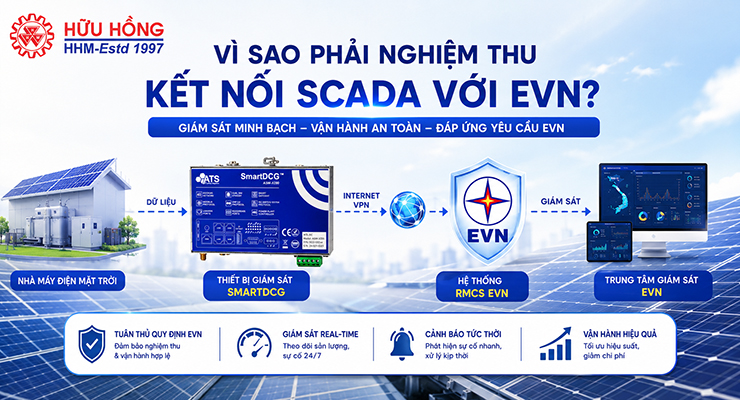

Vì sao phải nghiệm thu kết nối SCADA với EVN?

Để một dự án điện mặt trời được phép hòa lưới và ghi nhận doanh thu phát điện, việc hoàn thành nghiệm thu hệ thống SCADA không còn là một thủ tục mang tính hình thức, mà là điều kiện tiên quyết bắt buộc. Vậy tại sao EVN lại đặt ra những yêu cầu nghiêm ngặt này đối với các chủ đầu tư?

Bản chất của việc nghiệm thu kết nối

Nghiệm thu kết nối SCADA với EVN là quá trình kiểm tra, đánh giá và xác nhận hệ thống thu thập dữ liệu tại nhà máy điện mặt trời có khả năng giao tiếp liên tục, an toàn và chính xác với trung tâm điều độ của EVN. Việc này đảm bảo rằng mọi thông số vận hành tại dự án của bạn đều nằm trong tầm kiểm soát của cơ quan điều độ quốc gia, giúp ngăn ngừa các sự cố quá tải lưới điện cục bộ và giữ an toàn cho toàn bộ hệ thống năng lượng.

Vai trò của hệ thống SCADA trong vận hành nhà máy

SCADA (viết tắt tên tiếng anh của Supervisory Control and Data Acquisition) đóng vai trò là "bộ não" quản lý và giám sát toàn bộ hoạt động của nhà máy điện. Đối với các dự án năng lượng tái tạo, hệ thống SCADA cho phép:

Giám sát thời gian thực (Real-time Monitoring): Theo dõi liên tục công suất phát (MW, MVAR), điện áp (kV), dòng điện (A), và trạng thái đóng cắt của các máy cắt, dao cách ly.

Điều khiển từ xa (Remote Control): Tiếp nhận và thực thi các lệnh điều khiển từ Trung tâm Điều độ (như lệnh tiết giảm công suất khi lưới điện quá tải hoặc yêu cầu hỗ trợ công suất phản kháng).

Cảnh báo sự cố: Phát hiện sớm các bất thường kỹ thuật tại các bộ Inverter hoặc trạm biến áp để kỹ sư vận hành xử lý kịp thời.

Vai trò của RMCS (Remote Monitoring and Control System)

Bên cạnh SCADA, hệ thống quản lý và giám sát từ xa RMCS ngày càng khẳng định vai trò quan trọng trong việc tối ưu hóa hiệu suất vận hành của các nhà máy điện mặt trời. RMCS đóng vai trò là cầu nối:

Tập trung hóa dữ liệu từ nhiều cụm Inverter, cảm biến bức xạ thời tiết và đồng hồ đo đếm về một giao diện duy nhất.

Hỗ trợ chủ đầu tư và đơn vị vận hành (O&M) phân tích chuyên sâu hiệu suất (PR - Performance Ratio), dự báo sản lượng phát và phát hiện suy hao kỹ thuật.

Cung cấp nền tảng dữ liệu sạch, chuẩn hóa để sẵn sàng tích hợp và đẩy thông tin lên hệ thống SCADA của EVN một cách mượt mà nhất.

Vai trò quan trọng của việc truyền dữ liệu ổn định

Kênh truyền số liệu (thông qua đường truyền leased-line hoặc kênh truyền VPN chuyên dụng) chính là "mạch máu" kết nối nhà máy với EVN.

Đảm bảo tính liên tục: Dữ liệu vận hành phải được truyền về trung tâm điều độ EVN theo chu kỳ vài giây một lần (real-time). Nếu kênh truyền chập chờn, EVN sẽ mất "mắt thần" giám sát, dẫn đến nguy cơ không thể ứng phó kịp thời với các biến động nguồn điện.

An toàn thông tin: Truyền số liệu đạt chuẩn nghiệm thu phải đảm bảo các lớp mã hóa và bảo mật nghiêm ngặt, ngăn chặn mọi nguy cơ tấn công mạng vào hệ thống điều độ quốc gia.

Yêu cầu bắt buộc từ EVN đối với các hệ thống từ 100kW trở lên

Theo các quy định và thông tư kỹ thuật mới nhất, EVN đã chuẩn hóa yêu cầu giám sát đối với các nguồn năng lượng phân tán. Cụ thể, các hệ thống điện mặt trời có công suất từ 100kW trở lên bắt buộc phải trang bị giải pháp thu thập dữ liệu, giám sát và kết nối SCADA:

Khả năng tiết giảm công suất: Hệ thống bắt buộc phải có chức năng tiếp nhận lệnh điều khiển từ xa để giảm công suất phát (Curtailment) khi có yêu cầu từ cấp điều độ, nhằm bảo vệ an toàn an ninh lưới điện.

Trang bị thiết bị đầu cuối đạt chuẩn: Nhà máy phải lắp đặt các thiết bị Gateway, RTU hoặc các bộ ghi dữ liệu (Data Logger) chuyên dụng có khả năng hỗ trợ các giao thức truyền thông tiêu chuẩn của ngành điện (như IEC 60870-5-101/104 hoặc Modbus TCP/RTU).

Đo lường các thông số cơ bản: Phải truyền đầy đủ dữ liệu về sản lượng, công suất tức thời, điện áp tại điểm đấu nối và trạng thái của thiết bị đóng cắt chính về cho đơn vị điện lực địa phương quản lý.

Những trường hợp bắt buộc phải kết nối SCADA với EVN năm 2026

Không phải mọi hệ thống điện mặt trời đều áp dụng quy định giống nhau. Nhằm đảm bảo tính công bằng và tối ưu hóa chi phí đầu tư cho doanh nghiệp, EVN phân loại rất rõ ràng các trường hợp bắt buộc phải hoàn thiện hệ thống SCADA/RMCS trước khi đóng điện. Nếu dự án của bạn thuộc một trong các trường hợp dưới đây, việc kết nối SCADA là yêu cầu pháp lý không thể thay thế.

Vì sao EVN phân loại các trường hợp bắt buộc?

Việc phân loại dựa trên quy mô công suất và hình thức đấu nối nhằm giúp điều độ viên kiểm soát tốt các "nút thắt" công suất trên lưới điện. Các hệ thống có công suất lớn hoặc đấu nối ở cấp điện áp cao có tầm ảnh hưởng rất lớn đến chất lượng điện năng của khu vực. Do đó, EVN cần giám sát chặt chẽ để chủ động điều tiết, tránh hiện tượng quá tải đường dây hoặc mất cân bằng pha.

Các nhà máy điện mặt trời xây dựng mới (Greenfield Projects)

Đối với tất cả các dự án nhà máy điện mặt trời, điện mặt trời mái nhà công nghiệp xây dựng mới trong năm 2026, hệ thống SCADA là một hạng mục bắt buộc nằm trong thiết kế kỹ thuật được phê duyệt.
Dự án không thể tiến hành giai đoạn thử nghiệm (Testing & Commissioning) nếu chưa có văn bản xác nhận hoàn thành kết nối Point-to-Point với Trung tâm Điều độ có thẩm quyền.

Thiết kế hệ thống SCADA/RTU phải được thẩm định ngay từ bước phê duyệt phương án đấu nối ban đầu.

Các hệ thống thực hiện nâng cấp, cải tạo và mở rộng công suất

Một sai lầm phổ biến của nhiều chủ đầu tư là nghĩ rằng "dự án cũ đã nghiệm thu SCADA rồi thì khi mở rộng không cần làm lại". Thực tế hoàn toàn ngược lại:

Khi doanh nghiệp tăng thêm số lượng Inverter, lắp thêm tấm pin hoặc nâng công suất trạm biến áp, bảng địa chỉ tín hiệu (Signal List) cũ sẽ không còn chính xác.

Trường hợp này bắt buộc phải thực hiện cập nhật lại cấu hình SCADA, bổ sung các điểm đo lường mới và tiến hành thử nghiệm nghiệm thu lại với EVN cho phần công suất mở rộng.

Hệ thống điện mặt trời có công suất từ 100kW trở lên

Đây là hạn mức công suất quan trọng nhất mà các dự án điện mặt trời mái nhà tự sản tự tiêu hoặc phát điện thương mại cần lưu ý:

Theo quy định vận hành hệ thống điện cập nhật năm 2026, ngưỡng công suất từ 100kW trở lên là bắt buộc phải có kết nối truyền dữ liệu giám sát và điều khiển từ xa về điện lực địa phương (Điện lực Tỉnh/Thành phố).
Các hệ thống nhỏ dưới 100kW có thể được miễn trừ hoặc chỉ yêu cầu các hình thức giám sát đơn giản hơn tùy theo đặc thù lưới điện hạ thế tại khu vực đấu nối.

Hệ thống đấu nối vào lưới điện trung thế và cao thế

Bất kể công suất là bao nhiêu, nếu phương án đấu nối của dự án đi thẳng vào lưới điện trung thế (11kV, 22kV, 35kV) hoặc cao thế (110kV trở lên) của EVN, hệ thống bắt buộc phải trang bị SCADA đạt chuẩn:

Yêu cầu này nhằm đảm bảo tính đồng bộ với hệ thống bảo vệ rơ-le và tự động hóa trạm biến áp của ngành điện.

Đảm bảo khả năng cắt khẩn cấp từ xa trong các trường hợp lưới điện quốc gia gặp sự cố cần cô lập vùng phụ tải.

Bảng tổng hợp quy định bắt buộc kết nối SCADA với EVN

Để giúp bạn có cái nhìn tổng quan và nhanh chóng xác định nghĩa vụ kỹ thuật cho dự án của mình, dưới đây là bảng tổng hợp chi tiết các trường hợp:

Bảng tổng hợp quy định bắt buộc kết nối SCADA với EVN ở trên được xây dựng trực tiếp dựa trên khung pháp lý cốt lõi của Nghị định số 135/2024/NĐ-CP (ban hành ngày 22/10/2024) quy định về cơ chế, chính sách khuyến khích phát triển điện mặt trời mái nhà tự sản xuất, tự tiêu thụ. Đồng thời, quy định này được kế thừa, cụ thể hóa và thực thi nghiêm ngặt trong năm 2026 thông qua các văn bản hướng dẫn thi hành tiếp theo. Bao gồm Nghị định 58/2025/NĐ-CP và quy trình phối hợp kỹ thuật của EVN (như Quyết định 378/QĐ-EVN).

Dưới đây là các căn cứ pháp lý cụ thể giải thích cho các ngưỡng công suất trong bảng:

Đối với hệ thống dưới 100 kW: Theo Nghị định, các hệ thống này được miễn trừ nhiều thủ tục, không bị yêu cầu lắp đặt thiết bị chống phát ngược hay kết nối hệ thống SCADA khi đăng ký phát triển hoặc bán điện dư (tối đa 20%).

Đối với hệ thống từ 100 kW đến dưới 1.000 kW: Nghị định quy định rõ trường hợp tổ chức, cá nhân phát triển điện mặt trời mái nhà tự sản xuất, tự tiêu thụ có đấu nối với hệ thống điện quốc gia mà chọn bán điện dư (hoặc không phát ngược) bắt buộc phải trang bị các thiết bị, phương tiện kết nối với hệ thống thu thập, giám sát, điều khiển của cấp điều độ phân phối theo yêu cầu kỹ thuật của EVN (đây chính là yêu cầu kết nối SCADA/RMCS).

Đối với hệ thống từ 1.000 kW trở lên: Bên cạnh việc bắt buộc kết nối SCADA, chủ đầu tư phải thực hiện đầy đủ thủ tục về quy hoạch điện lực và đề nghị cấp giấy phép hoạt động điện lực.

Checklist nghiệm thu SCADA với EVN năm 2026

Để quá trình nghiệm thu diễn ra nhanh chóng, tránh việc phải sửa đổi hồ sơ hay cấu hình lại thiết bị nhiều lần, chủ đầu tư và đơn vị tổng thầu cần nghiêm túc rà soát hệ thống theo 6 nhóm checklist kỹ thuật chuyên sâu có thể tham khảo dưới đây.

Hồ sơ pháp lý và tài liệu kỹ thuật

Hồ sơ là bước "gõ cửa" đầu tiên. EVN sẽ không tiến hành nghiệm thu thực địa hoặc cấu hình Point-to-Point nếu bộ hồ sơ của dự án bị thiếu sót hoặc không đồng bộ thông số.

• Hồ sơ đấu nối: Văn bản chấp thuận phương án đấu nối của EVN và thỏa thuận kết nối SCADA/RTU đã ký kết.
• Hồ sơ thiết kế: Bản vẽ thiết kế kỹ thuật thi công hệ thống SCADA, thông tin liên lạc được cấp có thẩm quyền phê duyệt.
• Biên bản kiểm tra: Biên bản thí nghiệm hiệu chuẩn các thiết bị đo đếm (công tơ, TU, TI) và biên bản thử nghiệm nội bộ hệ thống thông tin.
• Hồ sơ thiết bị: Tài liệu chứng minh nguồn gốc xuất xứ (CO), chứng nhận chất lượng (CQ) của toàn bộ thiết bị viễn thông, SCADA lắp đặt tại trạm.
• Catalog: Tài liệu kỹ thuật chi tiết của nhà sản xuất (Data sheet/Catalog) bằng tiếng Việt hoặc tiếng Anh của Gateway, RTU, Inverter.
• Chứng nhận hợp chuẩn: Các chứng chỉ kiểm định, chứng nhận hợp quy của thiết bị truyền số liệu theo quy chuẩn của Bộ Thông tin & Truyền thông và EVN.
• Sơ đồ nguyên lý: Sơ đồ nguyên lý kết nối mạng (Network Topology) từ Inverter, đồng hồ về Gateway và từ Gateway hướng lên Trung tâm Điều độ EVN.

Thiết bị SCADA và phần cứng tại nhà máy

Hệ thống phần cứng phải đảm bảo tính công nghiệp, hoạt động bền bỉ trong môi trường trạm biến áp và có khả năng tương thích cao.

• Smart Gateway / RTU: Thiết bị đầu cuối đóng vai trò bộ tập trung dữ liệu, có năng lực xử lý mạnh mẽ và hỗ trợ đa giao thức.
• Data Logger: Bộ ghi nhật ký dữ liệu tại chỗ, đảm bảo lưu trữ thông tin vận hành liên tục ngay cả khi mất kết nối tạm thời.
• SmartDCG™: Thiết bị giám sát và điều khiển chuyên dụng cho hệ thống năng lượng, đảm bảo tính tương thích tuyệt đối với các tiêu chuẩn đóng cắt, tiết giảm công suất của EVN.
• Bộ chuyển đổi tín hiệu: Các bộ Converter (như RS485 sang Ethernet, Quang sang Điện) phải hoạt động ổn định, không gây nhiễu tín hiệu.
• Đồng hồ đo điện (Meter): Đồng hồ đo đếm ranh giới và các đồng hồ đo lường nội bộ phải có cấp chính xác đạt chuẩn quy định của ngành điện.
• Thiết bị truyền dữ liệu: Modem GPRS/3G/4G/5G hoặc thiết bị truyền dẫn quang chuyên dụng đảm bảo băng thông tối thiểu cho dịch vụ SCADA.
• Router điều hướng mạng: Router cấp công nghiệp (Industrial Router) hỗ trợ cấu hình định tuyến nâng cao và bảo mật tường lửa mạnh mẽ.

Kết nối truyền thông và giao thức mạng

Đảm bảo "ngôn ngữ giao tiếp" giữa nhà máy và hệ thống điều độ của EVN hoàn toàn đồng bộ, không bị xung đột IP hay chặn tường lửa.

• Kết nối LAN: Mạng nội bộ tại nhà máy ổn định, các switch mạng hoạt động tốt, tốc độ đạt chuẩn 100/1000 Mbps.
• Kênh truyền Internet: Đường truyền Internet (Leased-line hoặc FTTH) từ các nhà mạng lớn (Viettel, VNPT, FPT) có cam kết băng thông quốc tế và trong nước ổn định.
• Cấu hình VPN: Thiết lập thành công kênh truyền bảo mật VPN (IPsec/OpenVPN) từ Router nhà máy kết nối thẳng về Server của EVN.
• Giao thức Modbus (RTU/TCP): Hoàn thiện cấu hình Modbus để Gateway thu thập mượt mà dữ liệu từ Inverter, Meter, Chống phát ngược (Zero Export).
• Giao thức IEC 60870-5-104: Đây là giao thức bắt buộc để truyền dữ liệu từ Gateway nhà máy lên hệ thống SCADA/EMS của EVN (chuẩn IP).
• Giao thức DNP3: Cấu hình sẵn sàng nếu dự án thuộc khu vực yêu cầu giao thức DNP3 (tùy theo quy định của từng Tổng công ty Điện lực).
• Kết nối vật lý RS485: Khoảng cách và dây cáp truyền tín hiệu RS485 (Shielded Twisted Pair) phải được nối đất chống nhiễu đúng kỹ thuật.
• Quy hoạch IP Address: Địa chỉ IP của Gateway và các thiết bị trong mạng phải được đặt đúng dải IP tĩnh do EVN cấp phát, không bị trùng lặp.
• Default Gateway: Cấu hình trỏ đúng địa chỉ Gateway hướng ra ngoài để đảm bảo định tuyến gói tin SCADA chính xác.

Kiểm tra dữ liệu đo lường thời gian thực (Real-time Data)

Các thông số vận hành cơ bản của nhà máy phải hiển thị chính xác trên giao diện cấu hình và sẵn sàng đẩy đi.

Thông số Công suất: Hiển thị đúng công suất tác dụng (MW/kW) và công suất phản kháng (MVAR/kVAR) tổng cũng như của từng Inverter.

Thông số Điện áp: Đo lường chính xác điện áp pha, điện áp dây (V/kV) tại điểm đấu nối và đầu ra Inverter.

Thông số Dòng điện: Hiển thị dòng điện các pha (A) chính xác, khớp với trị số đo thực tế bằng ampe kìm.

Thông số Tần số: Giám sát liên tục tần số lưới (Hz), đảm bảo độ nhạy cao với các biến động của hệ thống điện.

Thông số Sản lượng: Thu thập chính xác chỉ số điện năng điện tử tích lũy (kWh) chiều giao và chiều nhận.

Tín hiệu Cảnh báo (Alarm): Các cảnh báo trạng thái thiết bị đóng cắt (Đóng/Mở/Sự cố) phải hiển thị tức thời dưới dạng mã Bit.

Nhật ký Sự kiện (Event): Hệ thống ghi lại đầy đủ lịch sử thao tác đóng cắt, thay đổi trạng thái của trạm.

Nhãn thời gian (Timestamp): Dữ liệu nội bộ phải được đồng bộ thời gian thực chuẩn xác trước khi truyền đi.

Kiểm tra dữ liệu gửi về EVN (Point-to-Point Test)

Đây là giai đoạn phối hợp trực tiếp với kỹ sư của Trung tâm Điều độ EVN để thực hiện bài test "Đầu - Cuối".

Xác nhận truyền dữ liệu: EVN có nhận được tín hiệu từ nhà máy gửi lên hay không? Tín hiệu hiển thị trên màn hình HMI của điều độ viên có bị đảo ngược hay sai lệch không?

Chu kỳ gửi dữ liệu (Scan rate): Đảm bảo tần suất cập nhật dữ liệu đáp ứng yêu cầu kỹ thuật (thông thường chu kỳ quét từ 1 đến 2 giây/lần đối với tín hiệu SCADA).

Đo lường mất gói tin (Packet Loss): Tiến hành ping test và kiểm tra log truyền tải, tỷ lệ mất gói tin phải bằng 0% trong suốt thời gian thử nghiệm.

Kiểm tra Timeout: Hệ thống không xảy ra hiện tượng phản hồi chậm (Timeout) vượt quá ngưỡng quy định của giao thức IEC 104.

Kiểm tra lỗi Timestamp: Đồng hồ của hệ thống SCADA tại nhà máy phải được đồng bộ qua máy chủ thời gian (NTP Server) chuẩn quốc tế hoặc của EVN. Tuyệt đối không để xảy ra lệch thời gian (Time skewing) giữa dữ liệu gửi và giờ của Trung tâm Điều độ.

Kiểm tra và thử nghiệm các kịch bản cảnh báo

Hệ thống SCADA đạt chuẩn phải chứng minh được năng lực tự cảnh báo và duy trì an toàn khi có sự cố giả định xảy ra.

Kịch bản Mất điện nguồn (Blackout): Khi mất nguồn lưới hoặc nguồn nuôi chính, bộ lưu điện (UPS) phải lập tức kích hoạt để duy trì hệ thống SCADA ít nhất từ 2 đến 4 giờ, kèm theo tín hiệu cảnh báo "Mất nguồn AC" gửi về EVN.

Kịch bản Mất kết nối Internet/Kênh truyền: Giả lập ngắt kênh truyền chính, hệ thống phải tự động chuyển sang kênh dự phòng (nếu có) hoặc phát cảnh báo mất kết nối viễn thông tại chỗ.

Kịch bản Mất kết nối Modbus: Khi ngắt cáp tín hiệu Modbus của một cụm thiết bị, Gateway phải phát hiện ngay và chuyển trạng thái dữ liệu của cụm đó thành "Bad Link" hoặc "Invalid".

Kịch bản Mất kết nối Inverter: Thử nghiệm tắt ngẫu nhiên một hoặc nhiều Inverter, hệ thống SCADA phải cập nhật ngay trạng thái "Offline/Fault" của Inverter đó về EVN trong vòng vài giây.

Kịch bản Kích hoạt Alarm tổng hợp (General Alarm): Thử nghiệm gửi các tín hiệu cảnh báo nguy hiểm (như quá nhiệt trạm biến áp, áp suất dầu thấp, rơ-le tác động), hệ thống SCADA phải ưu tiên truyền các tin nhắn Alarm này lên EVN với cấp độ khẩn cấp cao nhất (Sequence of Events - SOE).

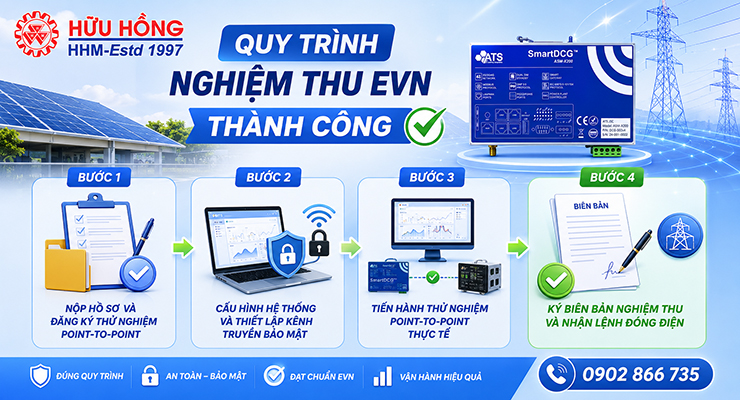

Quy trình 4 bước làm việc với EVN để nghiệm thu SCADA thành công

Sau khi đã tích chọn hoàn thành toàn bộ các hạng mục trong checklist, chủ đầu tư và đơn vị tổng thầu sẽ tiến hành triển khai làm việc với EVN theo quy trình chuẩn hóa, bạn có thể tham khảo dưới đây:

Bước 1: Nộp hồ sơ và Đăng ký thử nghiệm Point-to-Point

Doanh nghiệp gửi toàn bộ hồ sơ pháp lý và tài liệu kỹ thuật (đã chuẩn bị ở mục 1) qua cổng thông tin điện tử hoặc văn phòng của Trung tâm Điều độ Hệ thống điện có thẩm quyền (A1, A2, A3 hoặc cấp Điện lực Tỉnh). EVN sẽ rà soát hồ sơ trong vòng 5–7 ngày làm việc và thông báo hiệu chỉnh nếu có sai sót.

Bước 2: Cấu hình hệ thống và Thiết lập kênh truyền bảo mật

Sau khi hồ sơ được chấp thuận, các kỹ sư hệ thống của doanh nghiệp phối hợp với đơn vị viễn thông công nghệ thông tin của EVN để:

• Khai báo dải IP tĩnh do EVN cấp.
• Thiết lập đường hầm VPN an toàn bảo mật.
• Cấu hình bảng địa chỉ tín hiệu (Signal List) khớp 100% giữa Gateway nhà máy và cơ sở dữ liệu SCADA của EVN.

Bước 3: Tiến hành thử nghiệm Point-to-Point thực tế

Kỹ sư EVN và kỹ sư tại nhà máy sẽ cùng phối hợp kiểm tra từng điểm tín hiệu thời gian thực (như đã nêu ở trên). Quá trình này bao gồm việc giả lập các trạng thái đóng cắt thiết bị, thay đổi công suất phát của Inverter để đảm bảo dữ liệu hiển thị trên màn hình điều độ của EVN hoàn toàn chính xác và không có độ trễ.

Bước 4: Ký biên bản nghiệm thu và Nhận lệnh đóng điện

Khi tất cả các bài thử nghiệm đều đạt chuẩn, hai bên sẽ tiến hành ký Biên bản nghiệm thu hoàn thành kết nối hệ thống SCADA/RTU. Đây là văn bản pháp lý bắt buộc cuối cùng để Hội đồng nghiệm thu cấp lệnh đóng điện, cho phép nhà máy chính thức hòa lưới quốc gia.

Giải pháp tối ưu từ chuyên gia khuyên dùng

Nghiệm thu kết nối SCADA với EVN trong bối cảnh năm 2026 đòi hỏi sự chuẩn xác cả về mặt hồ sơ lẫn kỹ thuật phần cứng, phần mềm. Việc nắm vững và áp dụng chặt chẽ checklist nêu trên là chìa khóa vàng giúp doanh nghiệp làm chủ tiến độ, tránh những rủi ro chậm trễ gây lãng phí dòng tiền đầu tư.

Để đơn giản hóa quy trình phức tạp này, việc lựa chọn một giải pháp công nghệ tích hợp sẵn và chuẩn hóa theo quy định của EVN là vô cùng cần thiết.

Thiết bị giám sát điều khiển SmartDCG™ cùng các giải pháp phần cứng tiên tiến do Công ty Cổ phần Thiết bị công nghiệp Hữu Hồng cung cấp chính là người bạn đồng hành tin cậy của mọi dự án. Được thiết kế tối ưu, đáp ứng hoàn hảo các tiêu chuẩn kỹ thuật nghiêm ngặt và hỗ trợ đa giao thức truyền thông. Giải pháp của Hữu Hồng giúp doanh nghiệp dễ dàng "vượt ải" kiểm thử Point-to-Point, đảm bảo hệ thống vận hành an toàn, ổn định và đạt hiệu quả ESG cao nhất.

Bạn đang chuẩn bị nghiệm thu SCADA cho dự án điện mặt trời của mình? Hãy liên hệ ngay với đội ngũ chuyên gia kỹ thuật của Hữu Hồng để được tư vấn giải pháp cấu hình SmartDCG™ và hỗ trợ hoàn thiện hồ sơ nghiệm thu thiết bị giám sát với EVN nhanh chóng, trọn gói!
