Máy đo nhanh 3D Hyper QVTP Mitutoyo, QV TP Active 404
-
Mã sản phẩm: QV TP Active 404
-
Tình trạng: Còn trong kho
-
Liên hệ
QV TP Active 404 CNC Vision Measuring System equipped with a Touch Trigger Probe Item number: QV TP Active 404 Đo không tiếp xúc và tiếp xúc trên một máy• Bộ phận thăm dò kích hoạt cảm ứng QV cho phép cả đo thị lực và đầu dò kích hoạt cảm ứngđo đạc.Đo phôi 3D• Cho phép đo 3D phôi, chẳng hạn như các sản phẩm đúc bằng máy ép, các sản phẩm đúc bằng nhựa,và các sản phẩm được gia công, điều đó cho đến nay vẫn chưa thể được đo lường chỉ với xử lý hình ảnh.Có sẵn giá thay đổi mô-đun• Sử dụng giá thay đổi mô-đun cho phép chuyển đổi giữa đo thị lực và cảm ứngđo thăm dò trong một trình tự đo tự động
Description
Non-contact and contact measurement on one machine
• QV touch-trigger probe unit enables both vision measurement and touch-trigger probe
measurement.

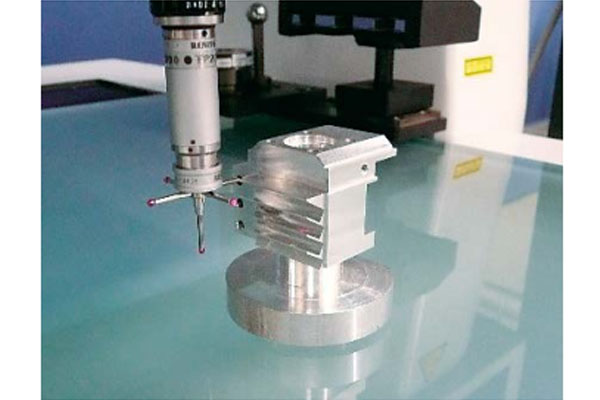

3D workpiece measurement
• Enables 3D measurement of workpieces, such as press-molded products, plastic-molded products,
and machined products, that until now could not be measured with image processing alone.

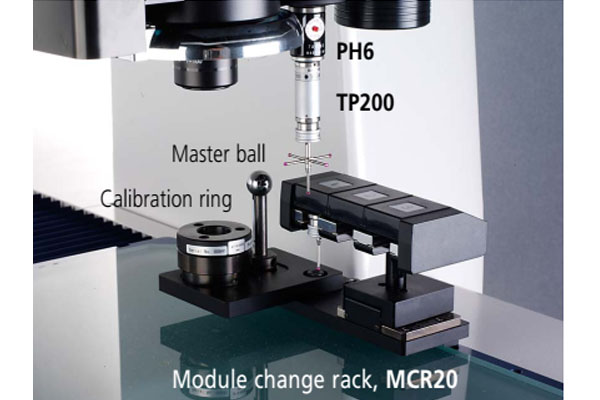

Module change rack available
• Using the module change rack enables switching between vision measurement and touch
probe measurement during an automatic measuring sequence
| Items | QV TP Active 202 | QV TP Active 404 |
| Measuring range*1 (X×Y×Z) Vision Common to Touch-trigger Probe |
250×200×150 mm | 400×400×200 mm |
| 184×200×150 mm | 334×400×200 mm | |
| Measuring accuracy*2 (Touch-trigger probe) E1X, E1Y, E1Z |
(2.4 + 3L/1000) µm | (2.4 + 3L/1000) µm |
| Model No. Items |
QV TP Apex 302 | QV TP Apex 404 | QV TP Apex 606 | Hyper QV TP 302 | Hyper QV TP 404 | Hyper QV TP 606 |
| Measuring range*1 (X×Y×Z) Vision Common to Touch-trigger Probe |
300×200×200 mm | 400×400×250 mm | 600×650×250 mm | 300×200×200 mm | 400×400×250 mm | 600×650×250 mm |
| 234×200×200 mm | 334×400×250 mm | 534×650×250 mm | 234×200×200 mm | 334×400×250 mm | 534×650×250 mm | |
| Measuring accuracy*2 (Touch-trigger probe) E1X, E1Y, E1Z |
(1.8 + 3L/1000) µm | (1.7 + 3L/1000) µm |
those in the table. Other specifications are the same as those for QV Active, QV Apex, and Hyper QV.
Please contact our sales office for more details.
*2 Inspected by Mitutoyo standard. L=length between two arbitrary points (mm)
