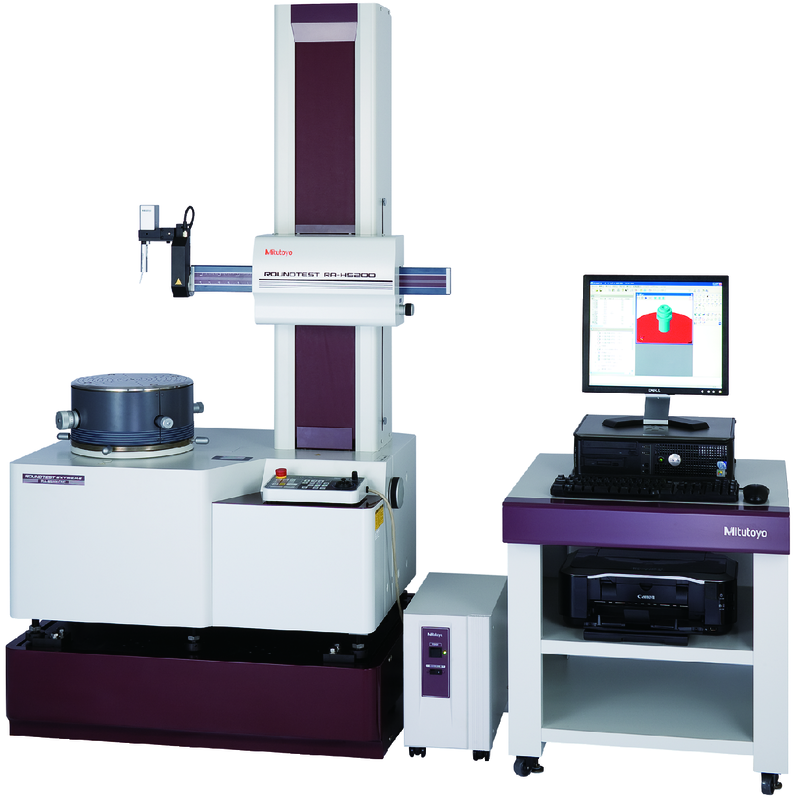

Máy đo độ tròn Mitutoyo Roundtest Extreme RA-H5200CNC S, Z=350mm, 211-533D
-
Mã sản phẩm: 211-533D
-
Tình trạng: Còn trong kho
-
Liên hệ
Roundtest Extreme RA-H5200CNC S Z=350mm Item number: 211-533D Roundtest Extreme RA-2200CNC cung cấp cho bạn những lợi ích sau: Nó có một hệ thống đo được điều khiển CNC với các bước định hướng là 1 °.Bàn xoay có độ chính xác cực cao (0,02 + 0,00035H) µm mang lại cho bạn hình thức chính xác caophân tích.Phần mềm thân thiện với người dùng, ROUNDPAK, cho phép bạn kéo và thả dễ dàng sử dụng và một loạt các thông số.ROUNDPAK cũng có lập trình từng phần dễ sử dụng và các chức năng đo đơn lẻ.Bàn xoay định tâm và cân bằng tự động A.A.T. (Bảng điều chỉnh tự động) được cung cấp theo tiêu chuẩn, giải phóng bạn khỏi tác vụ căn giữa và cân bằng.
Description
This is a fully automatic CNC form measuring instrument that gives highly accurate results.
The Roundtest Extreme RA-2200CNC offers you the following benefits:
- It has a CNC controlled measuring system with orientation steps of 1°.
- The extremely high turntable accuracy of (0.02+0.00035H) µm gives you highly accurate form

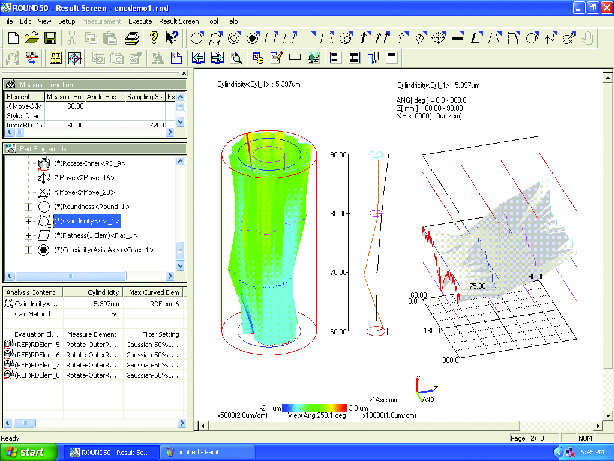

analysis. - The user friendly software, ROUNDPAK, gives you easy drag and drop usage and a wide range of parameters.
- ROUNDPAK also has easy-to-use part programming and single measurement functions.
- An automatic centering and leveling turntable A.A.T. (Automatic Adjustment Table) is supplied as standard, freeing you from the centering and leveling task.
|
Model:
|
RA-H5200CNC AS
|
|
Centering/leveling adjustment 1*:
|
AAT
|
|
Vertical travel:
|
350 mm
|
|
Max. probing Ø :
|
356 mm
|
|
Max. workpiece ø:
|
680 mm
|
|
Turntable: |
|
|
Rotational accuracy:
|
Radial:
(0,02+0,00035H) µm H: Measuring height from turntable surface (mm) Axial: (0,02+0,00035X) µm X: Radial distance from center (mm) |
|
Rotational speed:
|
2, 4, 6, 10 rpm
Auto centering: 20 rpm |
|
Max. probing Ø:
|
356 mm
|
|
Max. workpiece Ø:
|
680 mm
|
|
Max. turntable loading:
|
80 kg without auto centering
65 kg kg |
|
Centering range:
|
±5 mm
|
|
Leveling range:
|
±1°
|
|
Vertical column: |
|
|
Max. probing height:
|
AS : 350 mm
AH: 550 mm above turntable surface |
|
Max. probing depth:
|
104 mm (minimum ID : ø32 mm)
26 mm (minimum ID : ø12.7 mm) |
|
Parallelism with rotation center:
|
AS : 0.2 µm / 350 mm
AH : 0.32 µm / 550 mm |
|
Horizontal axis: |
|
|
Straightness:
|
0.4 µm / 200 mm
|
|
Perpendicularity to rotation center:
|
0.5 µm / 200 mm
|
|
Software: |
ROUNDPAK FORMTRACEPAK-AP (optional for roughness detection unit) |
|
Data analysis items:
|
R
|
