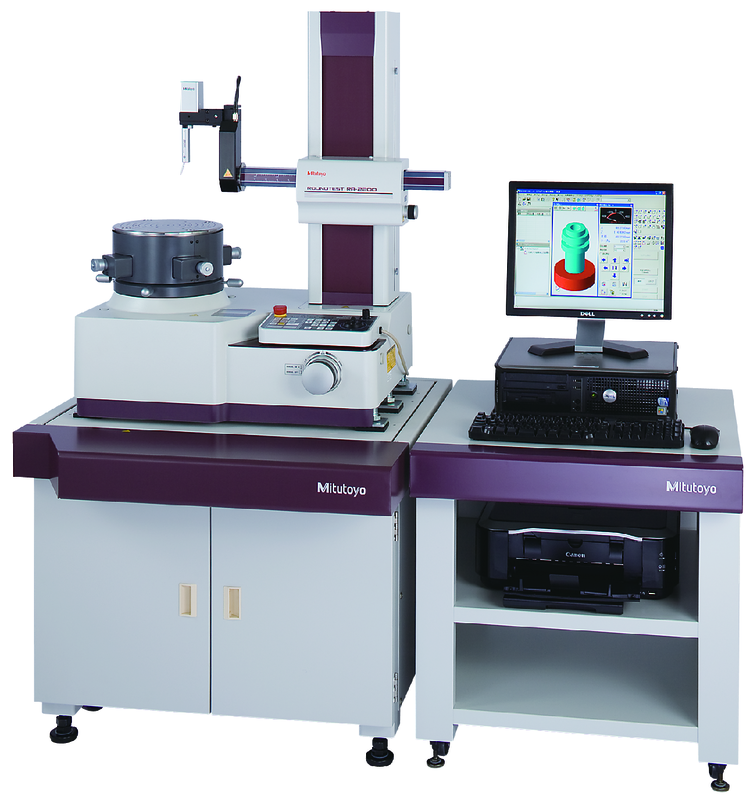

Máy đo độ tròn Mitutoyo Roundtest Extreme RA-2200CNC H, Z=500mm, 211-518D
-
Mã sản phẩm: 211-518D
-
Tình trạng: Còn trong kho
-
Liên hệ
Roundtest Extreme RA-2200CNC H Z=500mm Item number: 211-518D Roundtest Extreme RA-2200CNC cung cấp cho bạn những lợi ích sau: Nó có một hệ thống đo được điều khiển CNC với các bước định hướng là 1 °.Bàn xoay có độ chính xác cực cao (0,02 + 0,00035H) µm mang lại cho bạn hình thức chính xác caophân tích.Phần mềm thân thiện với người dùng, ROUNDPAK, cho phép bạn kéo và thả dễ dàng sử dụng và một loạt các thông số.ROUNDPAK cũng có lập trình từng phần dễ sử dụng và các chức năng đo đơn lẻ.Bàn xoay định tâm và cân bằng tự động A.A.T. (Bảng điều chỉnh tự động) được cung cấp theo tiêu chuẩn, giải phóng bạn khỏi tác vụ căn giữa và cân bằng.
Description
This is a fully automatic CNC form measuring instrument that gives highly accurate results.
The Roundtest Extreme RA-2200CNC offers you the following benefits:
- It has a CNC controlled measuring system with orientation steps of 1°.
- The extremely high turntable accuracy of (0.02+0.00035H) µm gives you highly accurate form
analysis. - The user friendly software, ROUNDPAK, gives you easy drag and drop usage and a wide range of parameters.
- ROUNDPAK also has easy-to-use part programming and single measurement functions.
- An automatic centering and leveling turntable A.A.T. (Automatic Adjustment Table) is supplied as standard, freeing you from the centering and leveling task.
|
Model:
|
RA-2200CNC AH
|
|
Centering/leveling adjustment 1*:
|
AAT
|
|
Vertical travel:
|
500 mm
|
|
Max. probing Ø :
|
256 mm
|
|
Max. workpiece ø:
|
580 mm
|
|
Max. turntable loading
[kg]: |
30
|
|
Turntable: |
|
|
Rotational accuracy:
|
Radial:
(0,02+0,00035H) µm H: Measuring height from turntable surface (mm) Axial: (0,02+0,00035X) µm X: Radial distance from center (mm) |
|
Rotational speed:
|
2, 4, 6, 10 rpm
|
|
Max. probing Ø:
|
256 mm
|
|
Max. workpiece Ø:
|
580 mm
|
|
Max. turntable loading:
|
30 kg
|
|
Centering range:
|
±3 mm
|
|
Leveling range:
|
±1°
|
|
Vertical column: |
|
|
Max. probing height:
|
AS : 300 mm
AH: 500 mm above turntable surface |
|
Max. probing depth:
|
104 mm (minimum ID : ø32 mm)
26 mm (minimum ID : ø12.7 mm) |
|
Straightness:
|
AS / AH : 0.1 µm / 100 mm
AS : 0.15 µm / 300 mm AH : 0.25 µm / 500 mm |
|
Parallelism with rotation center:
|
AS : 0.7 µm / 300 mm
AH : 1.2 µm / 500 mm |
|
Horizontal axis: |
|
|
Perpendicularity to rotation center:
|
1 µm / 150 mm
|
|
Software: |
ROUNDPAK FORMTRACEPAK-AP (optional for roughness detection unit) |
|
Printer:
|
Built-in thermal line printer (optional external printer)
|
