Máy Đo Độ Nhám Bề Mặt Surftest Extreme SV-3000CNC H [mm] Mitutoyo, 178-528-12
-
Mã sản phẩm: 178-528-12
-
Tình trạng: Còn trong kho
-
Liên hệ
Surftest Extreme SV-3000CNC H [mm] X=200mm; Z2=500mm; Y-axis Item number: 178-528-12 Đây là một dụng cụ đo lường cho phép bạn đo độ nhám bề mặt một cách dễ dàng và chính xác. Surftest SJ-500 cung cấp cho bạn những lợi ích sau: Máy dò không trượt cho phép bạn đo biên dạng chính (P), biên dạng nhám (R),hồ sơ waviness (W) và hơn thế nữa.Bộ điều khiển thân thiện với người dùng để đo độ nhám bề mặt có độ chính xác cao.Màn hình LCD màu TFT 19 cm [7,5 ”] lớn với chức năng màn hình cảm ứng mang lại cho bạn khả năng hiển thị cao và dễ sử dụng.Menu hiển thị dễ đọc và vận hành đơn giản.Nó thực hiện các phân tích độ nhám phù hợp với các tiêu chuẩn quốc tế khác nhau (EN ISO, VDA, ANSI, JIS) và các cài đặt tùy chỉnh.Cần điều khiển tích hợp trên thiết bị điều khiển cho phép định vị nhanh chóng và dễ dàng. Hướng dẫn sử dụngnúm điều chỉnh cho phép bạn định vị một cách tinh vi bút stylus nhỏ để đo bề mặt bên trong của các lỗ nhỏ.Bộ phận dò cho phép dịch chuyển bút stylus 90 °, lý tưởng cho trục khuỷu vàđo không gian hẹp.Bạn có thể sử dụng thiết bị độc lập hoặc gắn trên giá đỡ. Nó đi kèm với sự hỗ trợ cho 16 ngôn ngữ.
Description

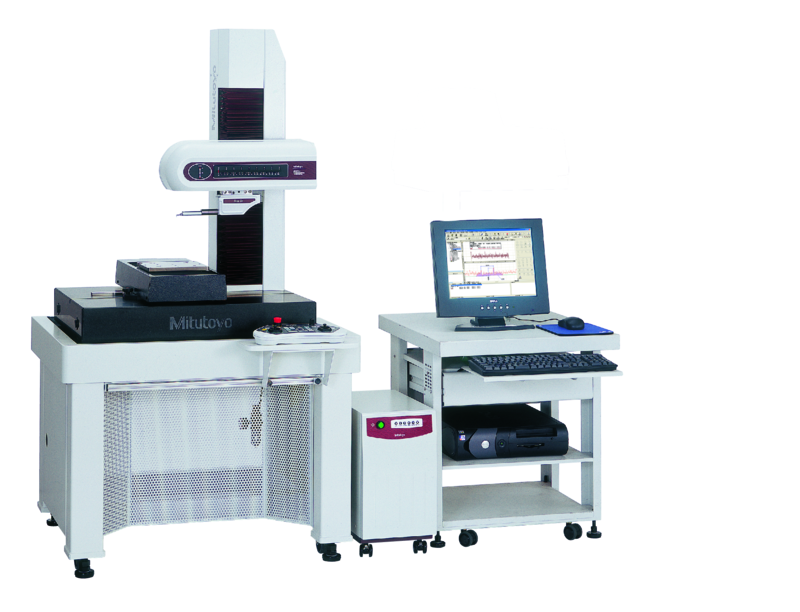

These is a fully CNC surface roughness measuring instrument with powerful software
FORMTRACEPAK.
The Surftest Extreme SV-3000CNC offers you the following benefits:
- It is perfectly made for increased throughput of multiple profile and workpiece measurement tasks.
- Each axis has a drive speed of up to 200 mm/s.
- You can take continuous measurement over horizontal and inclined surfaces by power-tilting the drive unit.
- Within the measuring range of the styli software FORMTRACEPAK supports contour calculation features.
- 3D topography measurement as option available.
- Inclined plane measurement is possible through 2-axis simultaneous control in the X and Y
directions. - The detector unit incorporates an anti-collision safety device, causing it to automatically stop if its main body collides with a workpiece or jig.
- All models equipped with Y-axis.
- Z-axis tracking measurement for models without α-axis.
|
Y-axis table unit:
|
Installed
|
|
Resolution:
|
0.05 µm
|
|
Traverse:
|
X = 200 mm
Y = 200 mm |
|
Scale:
|
Reflective-type linear encoder
|
|
Measuring speed:
|
0.02 - 2 mm/s
|
|
Drive speed:
|
200 mm/s (max. CNC)
0-60 mm/s (joystick) |
|
Traverse straightness:
|
0.5 µm / 220 mm
|
|
Inclining range:
|
-45° (CCW) to +10° (CW)
|
|
Range:
|
800 µm; 80 µm; 8 µm
(up to 2.4 mm with an optional stylus) |
|
Dimensions (WxDxH):
|
800 x 651 x 1000 mm
800 x 651 x 1200 mm *¹ |
|
Dimensions (WxDxH):
|
320 x 646 x 105 mm
|
|
Dimensions (WxDxH):
|
1000 x 895 x 715 mm
|
|
Standard:
|
EN ISO, VDA, JIS, ANSI and customize setting
|
|
Profiles:
|
Primary Profile (P), Roughness Profile (R), Waviness (W), MOTIF (R, W) and more
|
|
Software: |
FORMTRACEPAK
|
|
Optional accessories:
|
Other optional and standard accessories are listed later in different sections for accessories and styli.
|
|
Base material:
|
Granite
|
